1. 서 론

1.1. 연구 배경

현대 건축물에서는 에너지 절약 및 탄소 배출 저감과 같은 환경적 요구와 더불어, 거주자의 건강과 생산성을 높이는 쾌적한 실내 환경 조성이 필수 과제로 대두되고 있다(Yu, 2010). 천장형 복사 냉방 시스템은 저온의 물을 순환시켜 복사 및 대류 열전달을 통해 실내를 냉방하며, 기존 대류식 방식에 비해 에너지 절감 효과가 크고, 쾌적하고 균일한 열 환경을 제공한다는 장점이 있다(Rhee, Olesen, & Kim, 2017). 그러나 천장에 설치된 복사 패널은 반사체 역할을 하여 실내 음향 환경에 부정적인 영향을 미칠 수 있다. 특히, 복사 패널의 높은 반사율은 실내에서 잔향 시간을 증가시키고 음성 명료도를 저하시킬 수 있다. 이는 회의실, 강당, 사무실과 같이 음향 품질이 중요한 공간에서는 큰 문제로 작용하며, 이러한 실내 음향 환경을 개선하기 위한 설계적 개선이 필요하다. 사무공간에서는 사용자가 쾌적하고 효율적으로 업무를 수행하기 위해 작업자 사이의 교류를 원활히 하는 동시에 개인의 프라이버시를 확보하는 것이 중요하다(Jeong, 2023). 따라서, 실내 음향 성능과 열전달 성능 간의 균형을 고려한 복사 패널 설계는 이러한 요구를 충족하기 위한 핵심 요소로 볼 수 있다.

타공 패널은 복사 패널의 반사율을 줄이고, 흡음 성능을 향상시키기 위해 널리 사용된다(Liu, Zhan, Fard, & Davy, 2017; Wang & Huang, 2011). 타공 구조는 특정 주파수 대역에서 공명 흡수 및 산란을 통해 음향 성능을 개선하는 역할을 한다. 저주파 대역에서는 타공 구조 내부에서 공명 흡수를 통해 에너지 손실이 발생하며, 고주파 대역에서는 타공 가장자리에서 산란이 일어나 흡음 효과가 증대된다(Allard & Atalla, 2009).

기존 연구들은 주로 잔향실 실험(ISO 354 기준)을 통해 1/3 옥타브 대역의 흡음 계수를 평가하는 데 집중하였으며, 실내 공간에서 타공 패널의 음향 성능을 종합적으로 분석한 연구는 부족하였다(Jaouen & Bécot, 2011; Lee & Park, 2024; Yoon & Chang, 2018), 예를 들어, Jaouen과 Bécot (2011)는 타공 패널의 흡음 성능을 1/3 옥타브 대역에서 분석하였으며, 주로 공명 흡음 효과를 중심으로 연구하였다. Yoon & Chang (2018)은 타공 패널의 흡음 계수를 측정하였으나, 실내 공간에서 잔향시간 및 음성 명료도 등의 실질적인 음향 성능에 미치는 영향을 평가하지는 않았다.

본 연구는 기존 연구들이 고려하지 않은 음향 지표(잔향시간, 음성 명료도, 스피치 프라이버시 등)을 추가적으로 분석하고, 복사 냉방 패널의 열전달 성능과 음향 성능 간의 상충 관계를 정량적으로 평가하였다. 이를 통해, 실내 음향 환경을 개선하면서도 복사 냉방 시스템의 에너지 효율성을 유지할 수 있는 최적의 타공 패널 설계를 제안하고자 한다.

1.2. 연구 목적

본 연구에서는 타공 패널의 설계 요소(타공률, 타공 크기, 패널)가 복사 패널의 실내 음향 성능 및 열전달 성능에 미치는 영향을 정량적으로 평가하는 것을 목표로 한다. 기존 연구들은 주로 흡음 성능을 단일 지표(흡음 계수)로 평가 하였지만, 본 연구는 이를 확장하여 잔향 시간(T30), 음성 명료도(C50, D50), 스피치 프라이버시 지표(r_D, r_P) 등을 종합적으로 분석하고자 한다.

이를 위해 실내 음향 시뮬레이션을 활용하여 다양한 설계 조합에서 타공 패널 적용의 영향을 평가하고, 열전달 성능과의 상충관계를 고려하여 최적의 설계를 제안하는 것이 본 연구의 주요 목표이다. 본 연구를 통해 복사 냉방 시스템의 에너지 효율을 유지하면서도 실내 음향 환경을 개선할 수 있는 타공 패널의 최적 설계 가이드라인을 제시하고자 한다.

2. 연구 방법

2.1. 타공 복사 패널의 열전달 및 음향 성능 지표

본 연구는 타공형 천장 복사 냉방 패널의 열전달 성능과 음향 성능을 분석한다. 복사 열전달 성능은 타공률의 증가가 패널의 유효 복사 면적에 미치는 영향을 중심으로 평가하며, 복사열 전달식은 식 (1)과 같다(Mills, 1992).

여기서 Q는 복사열 전달량, As는 표면적, T1과T2는 각각 패널의 표면과 대기의 절대온도, 𝜖은 방사율, 𝜎는 스테판-볼츠만 상수이다. 타공률이 증가하면 As가 감소하여 복사열 전달량 Q가 줄어든다. 이에 따른 열전달 성능 저하를 정량적으로 평가하기 위해 타공률(5%, 10%, 15%)에 따른 Q변화를 계산하였다.

음향 성능은 타공 패널이 실내 음향 환경에 미치는 영향을 중심으로 평가한다. 주요 분석 지표로는 주파수 대역(63–8,000 Hz)별 흡음계수와 실내 음향 지표를 사용한다. 실내 음향 지표는 KS F ISO 3382-2, 3382-3에 따라 수행되었으며, 주요 분석 지표로는 잔향시간(T30), 음성 명료도(C50), 요해도(D50), 음성 집중 방해 거리(r_D), 음성 프라이버시 거리(r_P)가 사용되었다(International Organization for Standardization, 2008; International Organization for Standardization, 2022). 잔향시간(T30)은 실내의 음향 지속성을 평가하는 지표로, 짧을수록 실내 음향 환경이 개선되었음을 나타낸다. 음성 명료도(C50)는 음향 신호가 얼마나 명확히 전달되는지를 평가하며, 값이 높을수록 음성이 뚜렷하게 들린다는 것을 의미한다. 요해도(D50)는 음성이 얼마나 쉽게 이해될 수 있는지를 나타내는 지표로, 높은 값은 음향 신호가 잘 전달되었음을 뜻한다. 음성 집중 방해 거리(r_D)는 음성 집중을 방해하는 거리로, 값이 작을수록 음성 집중이 용이해진다. 마지막으로, 음성 프라이버시 거리(r_P)는 프라이버시 수준을 평가하는 지표로, 값이 작을수록 프라이버시가 확보되었음을 나타낸다. 이를 통해 타공률, 타공 직경, 패널 두께의 변화가 열 환경과 음향 환경에 미치는 상호작용을 정량적으로 파악한다.

2.2. 타공형복사 냉방 패널의 설계 요소

타공판 설계는 타공률, 타공 직경, 패널 두께의 조합이 흡음 성능에 미치는 종합적인 영향을 분석하기 위해 이루어졌다. 각 설계 요소의 단독 효과뿐만 아니라 변수 간 상호작용 효과를 평가하며, 이를 통해 최적의 흡음 성능을 발휘하는 조합을 도출하는 데 중점을 둔다.

설계된 타공판의 흡음 계수는 Odeon 소프트웨어 17.04 Combioned에서 제공하는 Material Calculator를 사용하여 계산하였다. 이 도구는 Johnson-Champoux-Allard(JCA) 모델을 기반으로 다공성 재료의 음향 흡수 특성을 재현한다(Allard & Atalla, 2009). JCA 모델은 공극률, 기공 크기, 비틀림도 등 매개변수를 활용해 흡음성능을 예측하며, ISO 354 잔향실법(International Organization for Standardization, 2003)을 따르는 무작위 입사 조건에서 흡음 계수를 산출한다. 이를 통해 타공판의 흡음 성능을 정량적으로 평가하고, 설계 변수의 변화가 흡음 성능에 미치는 영향을 분석하였다.

2.3. 음향 시뮬레이션 모델링

본 연구에서는 일반적인 사무실 공간(12 m × 16 m × 3.5 m)을 가정해 잔향시간 1.1 s 정도의 공간으로 구성하여 음향 시뮬레이션을 진행하였다. 천장 복사 냉방 시스템은 아래에서 위로 타공 패널(15–45 mm), 단열재(50 mm), 공기층(100 mm)으로 구성되었으며, 단열재는 유동저항성이 15,000 N·s/m⁴로 설정되었다. Figure 1은 타공형 천장 복사 냉방 패널의 단면 구조를 보여주며, 각 층의 두께와 배치가 시각적으로 표현되어 있다. 이러한 구조는 실제적으로 사용되는 타공형 천장 복사 패널의 설계를 기반으로 하였으며, 타공률, 타공 직경, 패널 두께의 조합에 따라 흡음 및 열 성능에 미치는 영향을 시뮬레이션으로 분석 하였다.

Figure 1.

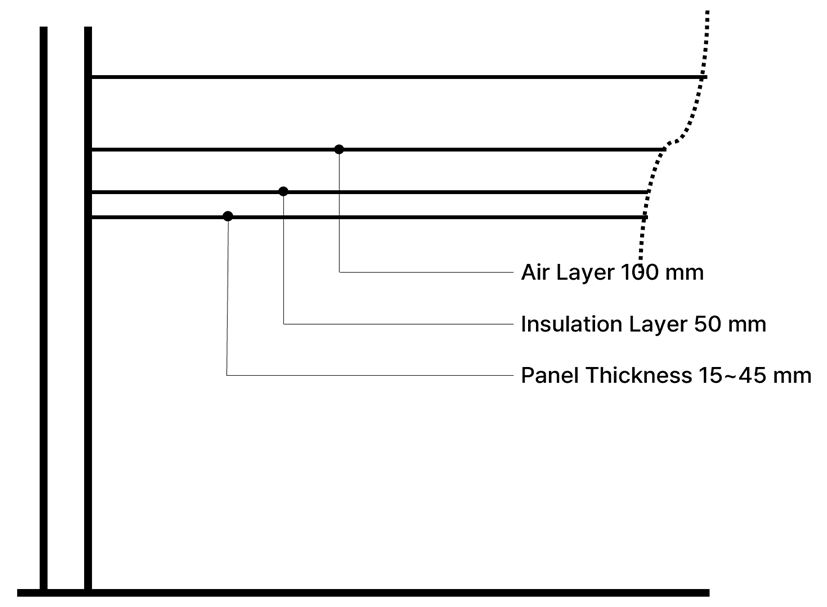

Configuration of perforated ceiling radiant cooling panel.

시뮬레이션은 63–8000 Hz의 주파수 대역별 흡음 계수를 입력하여 진행되었으며, 주요 분석 지표로는 잔향시간(T30), 음성 명료도(C50, D50), 프라이버시 지표(r_D, r_P)를 설정하였다. 이러한 분석 지표를 통해 타공 패널이 공간의 음향 성능에 미치는 영향을 정량적으로 평가하였으며, 이를 기반으로 최적 설계안을 도출하고자 하였다. Figure 1은 타공형 천장 복사 패널의 구성을 나타내고, Figure 2는 음향 시뮬레이션에 사용된 3D 모델을 나타내며, 일반 사무실 환경에서 각 자리에 수음 점이 배치되고, 사무실 중앙에 음원이 위치한 상태로 시뮬레이션을 진행한 과정을 시각적으로 보여준다.

Figure 2.

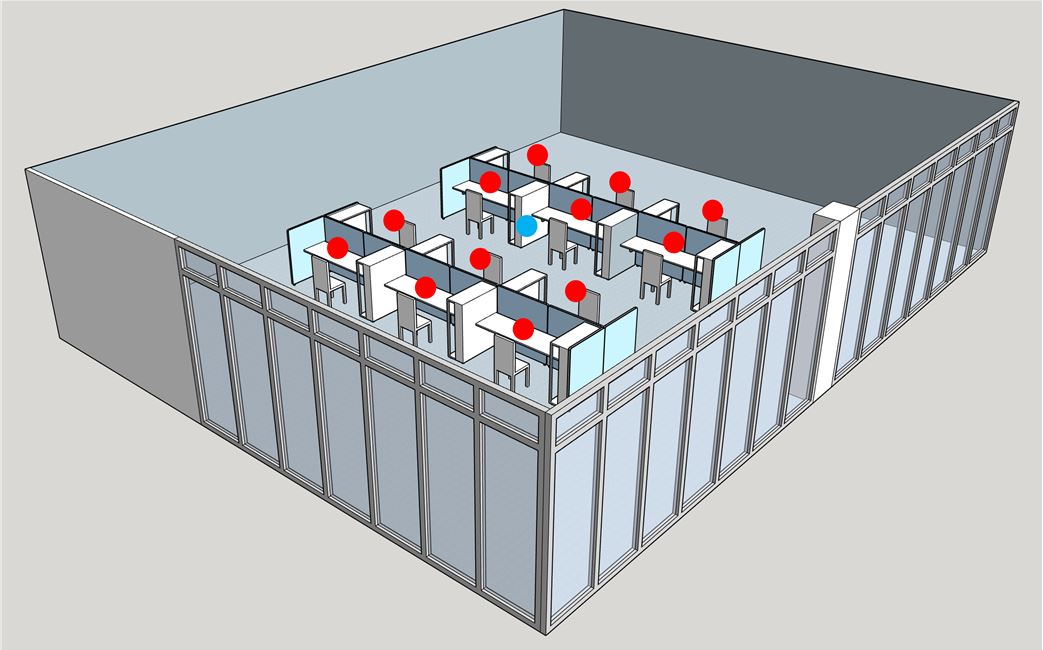

3D model of an office with perforated ceiling radiant panels installed.

시뮬레이션에 사용된 구체적인 설정 값은 Table 1에 정리하였다.

3. 연구 결과

3.1. 설계 요소에 따른 흡음 계수 변화

타공형 천장 패널의 설계 변수(타공률, 타공 직경, 패널 두께)가 주파수 대역별 흡음 계수에 미치는 영향을 분석하였다. Figure 3은 타공률에 따른 주파수 대역별 흡음계수를 박스플롯으로 나타낸 그래프이다. 저주파 대역(63–125 Hz)에서는 타공률이 증가함에 따라 흡음계수가 감소하는 경향을 보인다. 중고주파 대역(250 Hz 이상)에서는 타공률이 증가하면서 흡음 계수가 점진적으로 증가하며, 특히 고주파 대역(2 kHz 이상)에서는 타공률 증가에 따라 흡음 성능이 더 크게 향상된다. 타공률은 저주파 대역에서 흡음 성능 감소를, 고주파 대역에서는 성능 향상을 유도한다.

Figure 3.

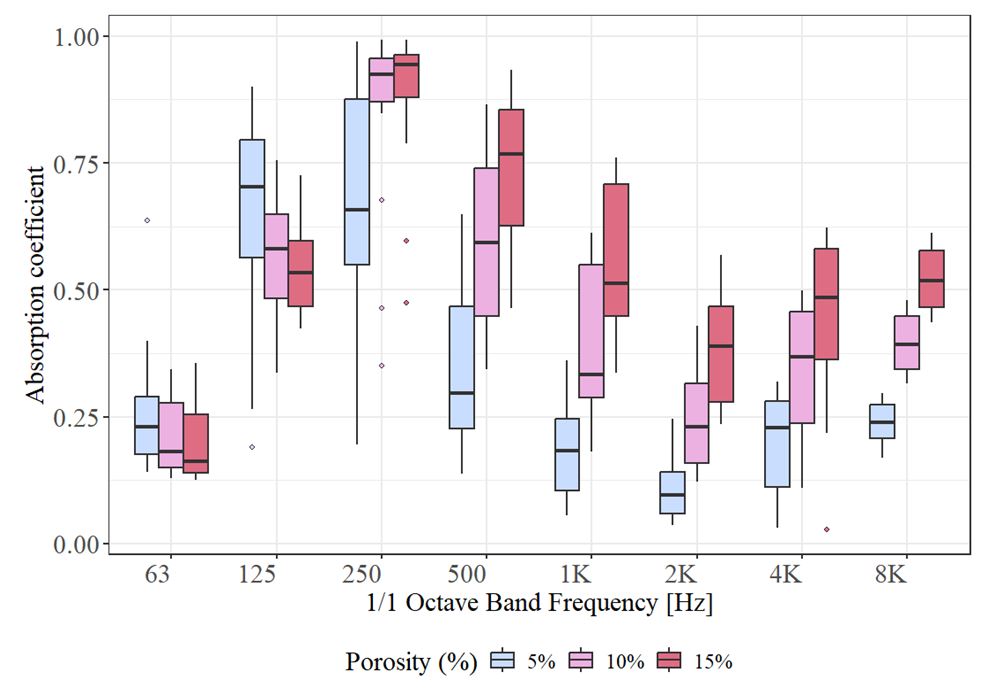

Boxplot of sound absorption coefficient by frequency band as a function of porosity.

Figure 4는 타공 직경에 따른 주파수 대역별 흡음 계수를 박스플롯으로 나타낸 그래프이다. 저주파 대역(63–125 Hz)에서는 타공 직경이 작을수록(0.2 mm, 0.5 mm) 높은 흡음 성능을 발휘한다. 중주파 대역(125–500 Hz)에서는 직경이 0.2 mm일 때 흡음 계수가 다소 낮지만, 직경이 작을수록 흡음 성능이

Figure 4.

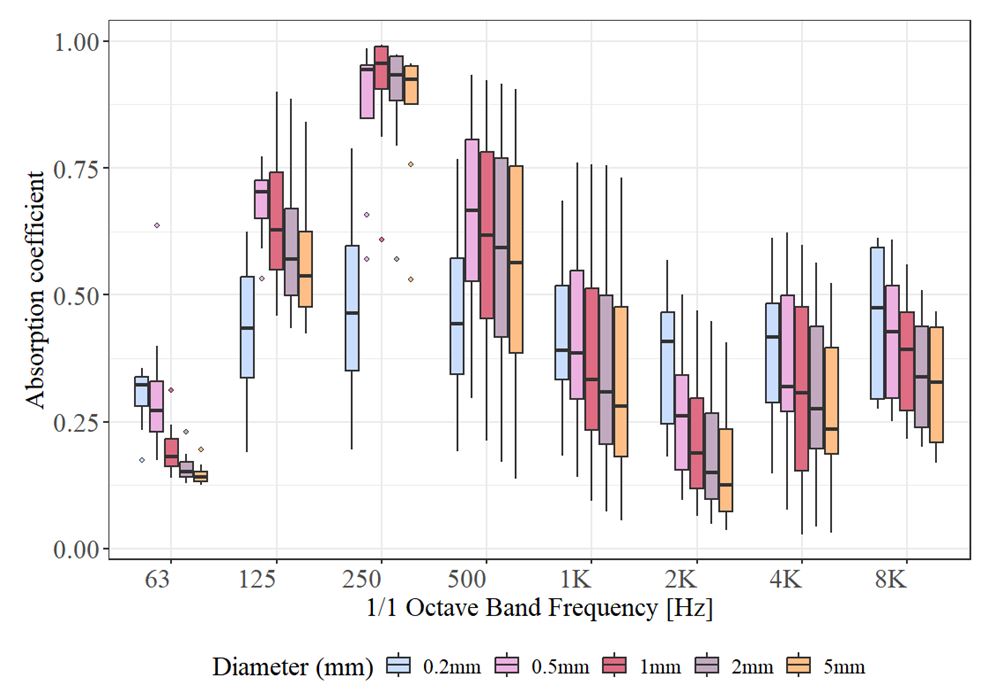

Boxplot of Sound Absorption Coefficient by Frequency Band as a Function of Perforation Diameter.

전반적으로 우수하다. 고주파 대역(1 kHz 이상)에서는 타공 직경이 클수록(2 mm, 5 mm) 흡음 성능이 감소하는 경향이 두드러진다.

Figure 5는 패널 두께에 따른 주파수 대역별 흡음 계수를 박스플롯으로 나타낸 그래프이다. 저주파 대역(63–125 Hz)에서는 패널 두께가 두꺼울수록 흡음 성능이 우수하다. 특히, 125 Hz 대역에서 45 mm 두께의 패널이 가장 높은 흡음 계수를 보이며, 15 mm 두께에서는 성능이 낮다. 중주파 대역(500 Hz–2 kHz)에서는 패널 두께가 두꺼워질수록 흡음 계수가 감소하는 경향을 보인다. 15 mm 두께는 중주파 대역에서 상대적으로 높은 흡음 계수를 나타내며, 30 mm와 45 mm 두께는 성능이 다소 낮아진다. 고주파 대역(2–8 kHz)에서는 패널 두께가 두꺼워질수록 흡음 성능이 꾸준히 향상되는 경향을 보인다. 특히, 45 mm 두께의 패널은 가장 높은 흡음 계수를 나타내며, 이는 두꺼운 패널이 고주파 음향 에너지를 흡수하는 데 유리하기 때문으로 판단된다.

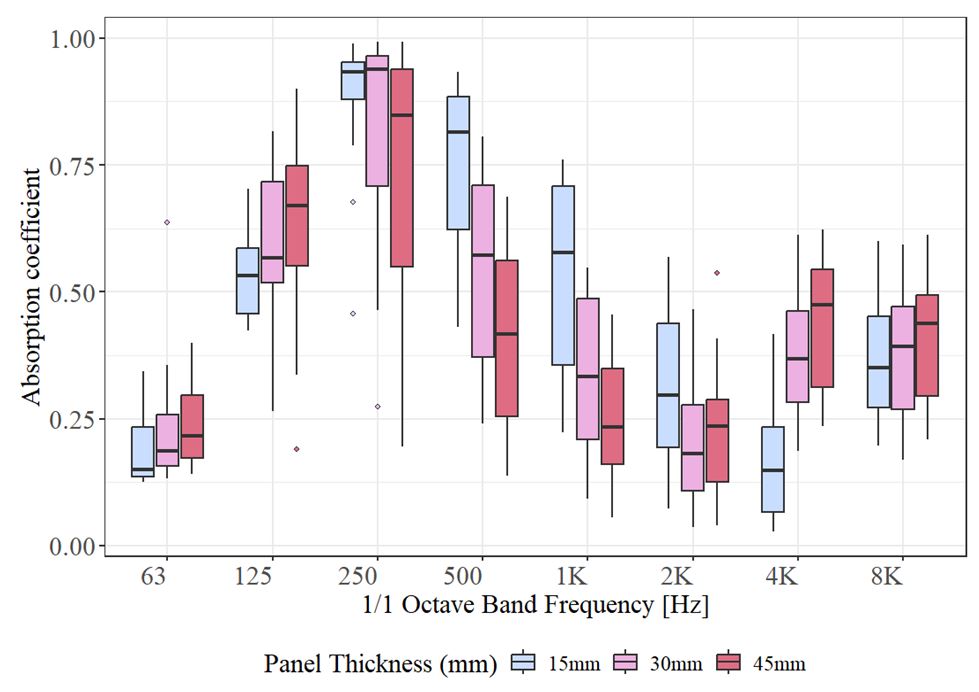

Figure 5.

Boxplot of Sound Absorption Coefficient by Frequency Band as a Function of Panel Thickness.

결론적으로, 저주파 대역에서는 두꺼운 패널(45 mm)이 우수한 흡음 성능을 제공하며, 중주파 대역에서는 얇은 패널(15 mm)이 상대적으로 더 높은 성능을 보인다. 고주파 대역에서는 패널이 두꺼워질수록 흡음 성능이 향상되므로, 설계 목적에 따라 패널 두께를 신중히 조정해야 한다. 타공률 증가는 저주파 성능 감소와 고주파 성능 향상을 유도하며, 작은 직경은 저주파와 고주파에서 유리, 두꺼운 패널은 저주파와 고주파에서 유리하다. 따라서 설계 목적에 따라 타공률, 타공 직경, 패널 두께를 조정하면 주파수 대역별로 최적의 성능을 달성할 수 있다.

3.2. 타공형 천장 패널 설계요소에 따른 잔향시간 변화

타공형 천장 복사 냉방 패널을 적용했을 때의 실내 음향 지표 분석을 위해 시뮬레이션을 수행하였다. 패널에 는 타공률, 타공 직경, 두께에 따른 주파수 대역별 흡음 계수를 입력하였다.

Figure 6은 타공률, 패널 두께, 타공 직경에 따른 잔향시간(T30)의 변화를 나타낸다. X축은 타공 직경(mm), Y축은 잔향시간(s)을 나타낸다. 그래프는 타공률(5%, 10%, 15%)에 따라 세 부분으로 나뉘어 있으며, 각 곡선은 패널 두께(15 mm, 30 mm, 45 mm)에 따른 변화를 보여준다. 빨간색 점선은 타공형 천장 복사 냉방 패널을 설치하지 않았을 때의 시뮬레이션 결과를 나타낸다.

Figure 6.

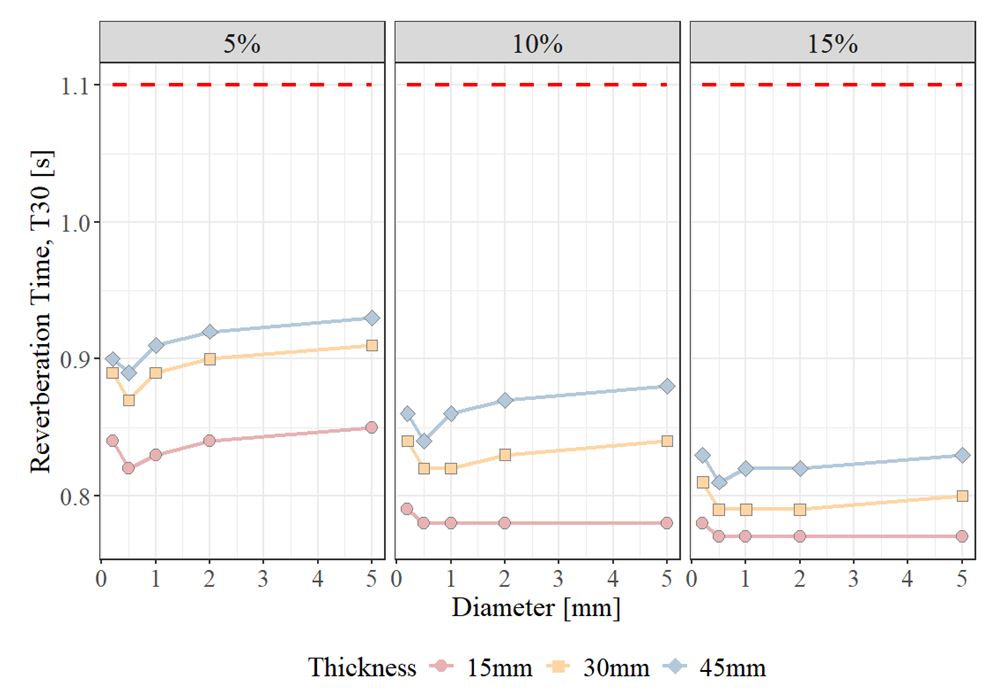

T30 as a function of porosity, porosity diameter, and panel thickness.

X축은 타공 직경(mm), Y축은 잔향시간(s)을 의미하며, 그래프는 타공률(5%, 10%, 15%)에 따라 세 부분으로 나뉘어 있다. 또한, 각 곡선은 패널 두께(15 mm, 30 mm, 45 mm)에 따른 변화를 보여준다. 빨간색 점선은 타공형 천장 복사 냉방 패널을 설치하지 않았을 때의 시뮬레이션 결과를 나타낸다. 타공률이 높아질수록 잔향시간이 짧아지며, 타공률 증가에 따라 흡음 성능이 급격히 향상되어 잔향시간 감소 효과가 더욱 두드러진다. 이는 타공률이 증가할수록 음파가 패널의 다공성 구조를 통해 쉽게 흡수되고, 흡음 면적이 증가하면서 반사 에너지가 줄어들기 때문이다(Yoon & Chang, 2018).

패널 두께는 잔향시간에 직접적인 영향을 미치는 중요한 변수로, 두께가 증가할수록 잔향시간이 길어지는 경향을 보인다. 이는 두꺼운 패널이 저주파에서는 공명 흡수를 증가시키지만, 중고주파 대역에서는 오히려 반사율이 증가하여 흡음 성능이 낮아지기 때문으로 해석된다.

잔향시간을 줄이고 실내 음향 환경을 개선하기 위해서는 얇은 패널(15 mm)을 선택하는 것이 효과적이다. 타공 직경은 잔향시간 감소에 중요한 변수로, 타공 직경이 작을수록 잔향시간이 감소되어 실내 음향 환경이 효과적으로 개선된다, 특히 직경 0.5 mm, 타공률 15%, 패널 두께 15 mm에서 가장 낮은 잔향시간(T30: 0.77 s)을 기록하며, 기존 잔향시간(T30: 1.1 s)보다 개선된 것을 확인하였다. 이는 작은 직경이 음파의 산란 및 흡수 효과를 극대화하기 때문으로 사료된다.

3.3. 설계요소에 따른 음성 명료도 변화

Figure 7은 타공률, 패널 두께, 타공 직경에 따른 명료도(C50)의 변화를 나타낸다. 명료도는 실내에서 음향 신호가 얼마나 명확하게 전달되는지를 평가하는 지표로, 값이 높을수록 음성이 뚜렷하고 잘 들린다는 것을 의미한다. 타공률의 영향을 보면, 타공률이 증가할수록 C50 값이 증가하고 안정적으로 유지된다. 이는 높은 타공률이 음파 흡수를 극대화하여 명료도를 개선하는 데 효과적임을 보여준다. 패널 두께는 얇을수록 명료도가 높고 안정적으로 유지되는 반면, 두꺼운 패널은 직경 변화에 민감하게 반응한다. 타공 직경은 0.5 mm에서 명료도가 최대값을 기록하며, 그 이후로 직경이 커질수록 명료도가 점차 감소한다.

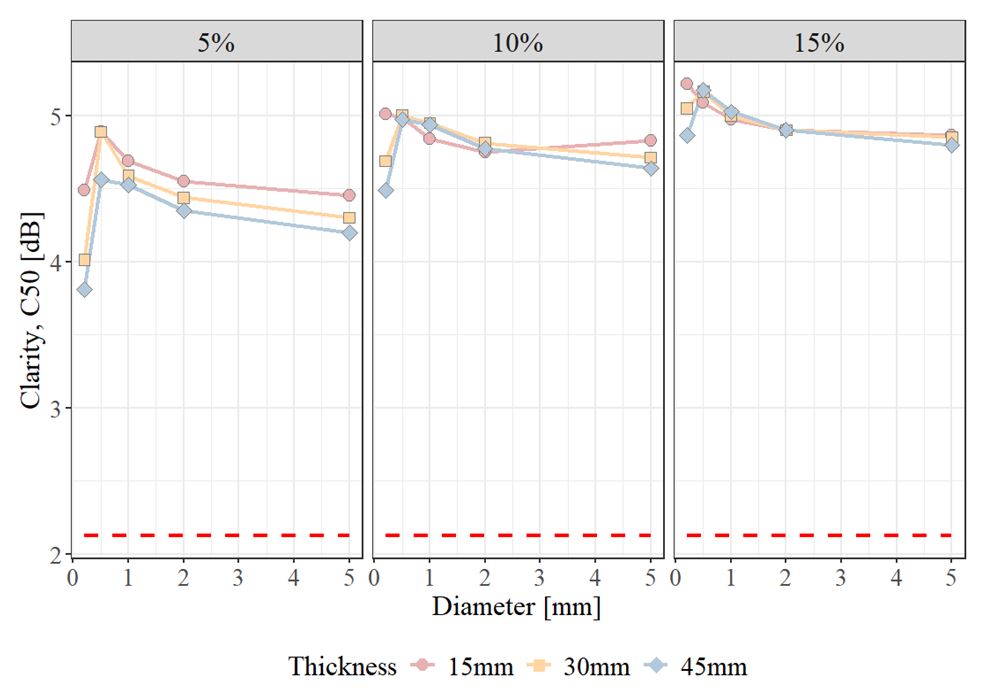

Figure 7.

C50 as a function of porosity, porosity diameter, and panel thickness.

Figure 8은 타공률, 패널 두께, 타공 직경에 따른 요해도(D50)의 변화를 나타낸다. D50은 실내 음향에서 소리가 얼마나 명확히 전달되는지를 나타내는 지표로, 값이 높을수록 음향 신호가 잘 전달되며, 음성 이해도가 높다는 것을 의미한다. 타공률 5%에서는 직경 0.5 mm에서 가장 높은 요해도를 보이고 직경이 커질수록 점차 감소한다. 반면, 타공률 10%와 15%에서는 D50 값이 전반적으로 높고 안정적으로 유지된다. 타공률 5%에서는 직경 0.5 mm에서 가장 높은 값을 보이고, 타공이 커질수록 감소하는 모습을 보이지만, 타공률 10%와 15%에서 패널 15 mm가 모든 조합에서 가장 안정적이며 높은 값을 나타낸다. 직경 변화에는 거의 영향을 받지 않는다. 패널 두께의 경우, 얇은 패널(15 mm)은 높은 요해도를 안정적으로 유지하며, 두꺼운 패널은 타공 직경 변화에 민감하게 반응하여 요해도가 감소하는 경향을 보인다.

Figure 8.

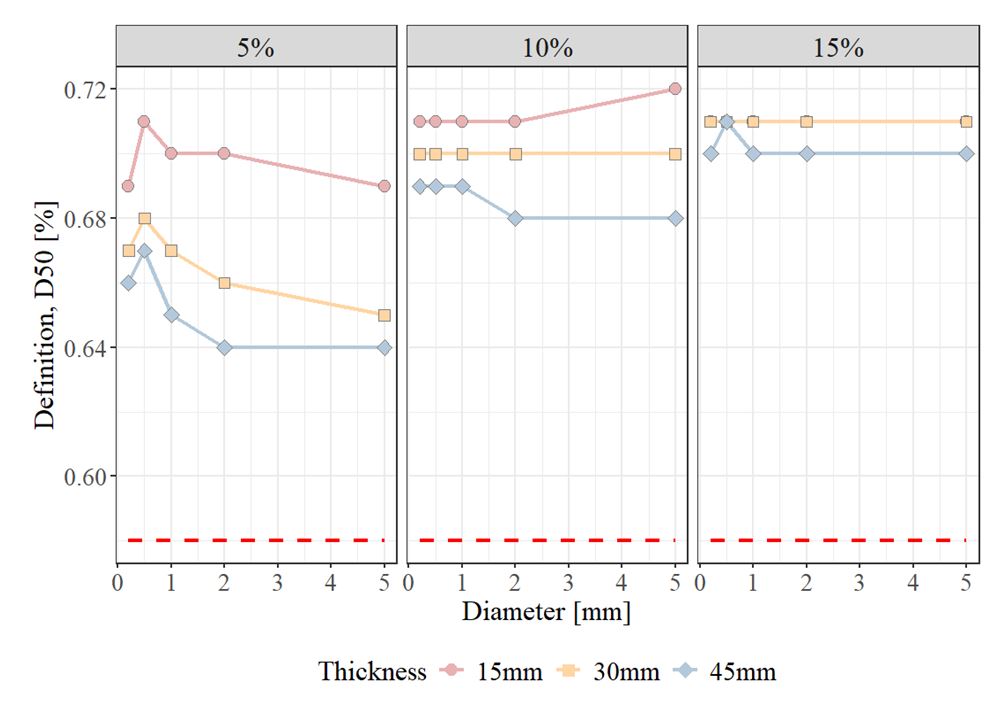

D50 as a function of porosity, porosity diameter, and panel thickness.

특히 직경 0.5 mm, 타공률 15%, 패널 두께 15 mm의 조합과 직경 5 mm, 타공률 10%, 패널 두께 15 mm에서 가장 높은 C50 값(8.4 dB)을 기록하였고, D50 또한 0.71%로 기존(C50: 4.7 dB, D50: 0.58%)보다 개선된 모습을 확인하였다.

3.4. 설계요소에 따른 음성 프라이버시 변화

Figure 9과 Figure 10는 타공률, 패널 두께, 타공 직경에 따른 음성 집중 방해 거리(r_D)와 음성 프라이버시 거리(r_P)의 변화를 나타내는 그래프이다. r_D는 실내에서 음성 집중이 방해받는 거리를, r_P는 프라이버시 수준을 평가하는 지표로, 두 값이 낮을수록 스피치 프라이버시가 확보됨을 의미한다.

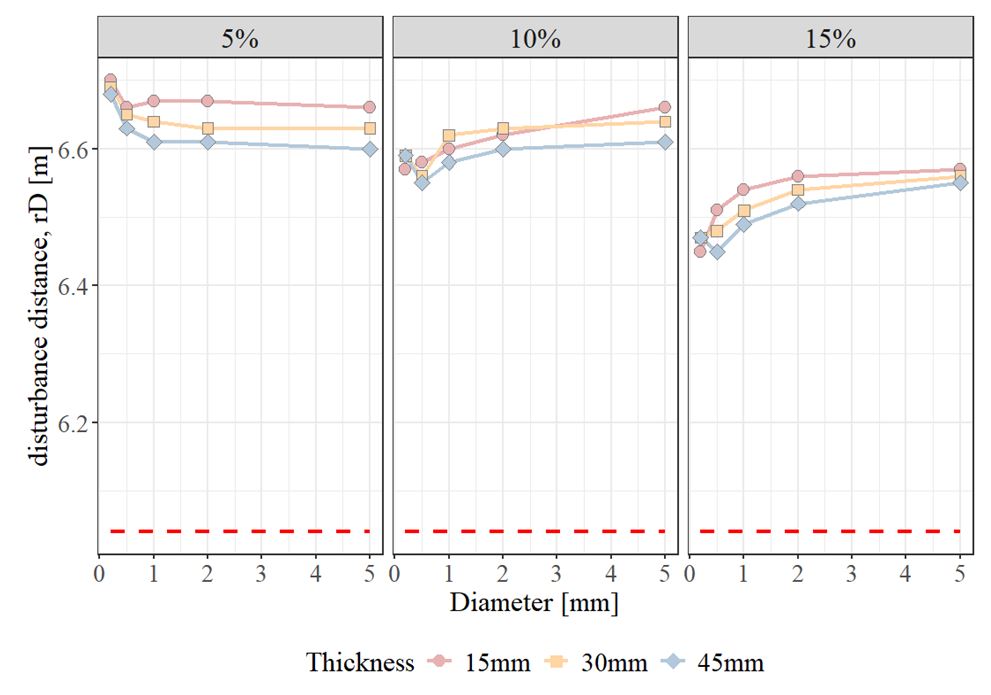

Figure 9.

r_D as a function of porosity, porosity diameter, and panel thickness.

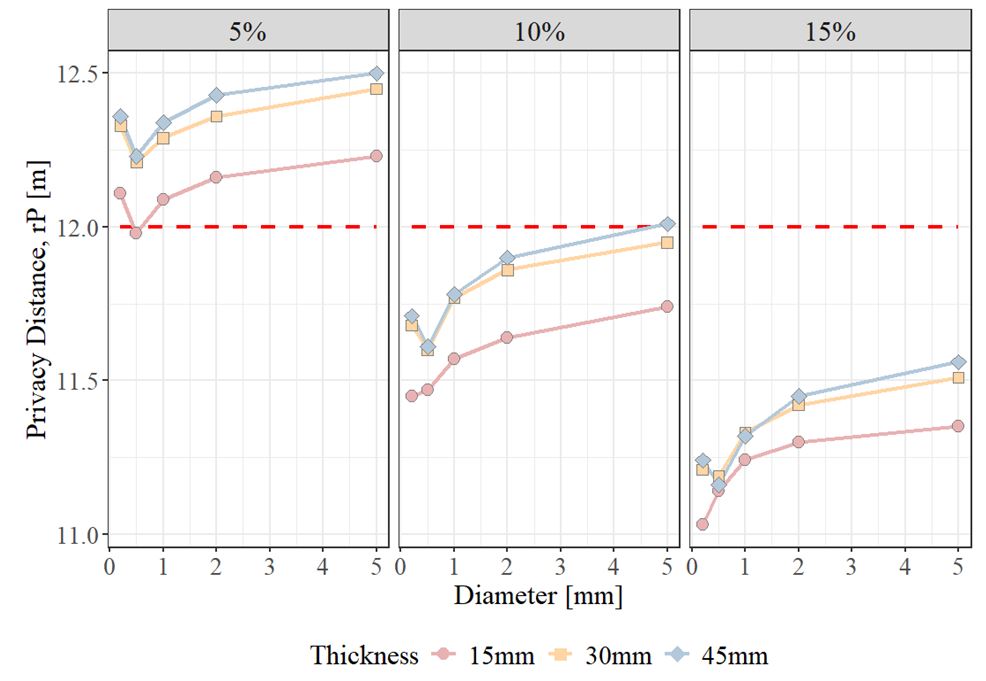

Figure 10.

r_P as a Function of Porosity, Porosity Diameter, and Panel Thickness.

r_D의 경우, 타공형 천장 복사 냉방 패널이 적용 되었을 때가 기존에 비해 r_D 값이 전반적으로 높게 나타난다. 이는 패널 적용으로 인해 음파의 반사가 감소하여 음성 집중 방해 거리가 확대되는 경향을 반영한다. 하지만, 타공률이 높아질수록 r_D 값이 감소하며, 음성 집중 방해 거리가 줄어드는 경향을 보인다. 또한, 패널 두께는 얇을수록 r_D 값이 낮게 나타나며, 타공 직경은 작을수록 r_D 값이 낮아 음향 환경 개선 효과가 극대화된다. 전반적으로 r_D는 기존(r_D: 6.04 m)보다 높은 값을 가지지만, 직경 0.5 mm, 타공률 15%, 패널 두께 15 mm에서 r_D 6.46 m로 가장 개선된 모습을 나타냈다.

r_P의 경우, 타공률 5%에서는 기존보다 높아 스피치 프라이버시가 저하될 가능성이 있다. 그러나 타공률이 10%와 15%로 증가하면 r_P 값이 감소하여 스피치 프라이버시가 기존보다도 확보되는 경향을 보인다. 패널 두께는 얇을수록 r_P 값이 낮게 유지되어 프라이버시 유지에 유리하며, 타공 직경은 0.5 mm에서 가장 낮은 r_P 값을 기록한다.반면 직경이 커질수록 r_P 값이 증가하여 스피치 프라이버시에 부정적인 영향을 미친다. r_P는 기존 r_P(12 m보다도 낮은 값을 갖는 것올 확인하였다.

결론적으로 타공형 천장 복사 패널 적용으로 인해 초기 r_D와 r_P 값이 기존보다 높아지는 경향이 있지만, 높은 타공률(15%), 얇은 패널(15 mm), 작은 직경(1mm 이하)의 조합을 통해 음성 집중 방해 거리를 11.03 m까지 줄이고 스피치 프라이버시를 효과적으로 확보할 수 있다.

Figure 5, 6, 7, 8, 9, 10에 제시된 실내 음향 지표는 1/1 옥타브 밴드별 흡음 계수를 기반으로 산출된 값이며, 63–8,000 Hz 주파수 대역의 평균값을 사용하였다. 이는 특정 주파수 대역만을 분석한 것이 아니라, 실내 전체 음향 환경을 종합적으로 평가하기 위한 접근 방식이다.

3.5. 각 설계요소 및 상호작용의 기여도 분석

타공형 천장 복사 패널의 설계 변수들이 실내 음향 성능에 미치는 영향을 평가하기 위해 삼원 분산 분석을 실시하였다. 설계 변수별 T30 ,C50, D50, r_D, r_P에 대한 분석 결과는 각각 Table 2, Table 3, Table 4, Table 5, Table 6에 나타난다.

3.5.1 T30, 잔향시간

타공률과 타공 직경은 T30에 유의미한 영향을 미치는 것으로 나타났다(각각 p < 0.001, p < 0.05). 반면, 패널 두께는 T30에 유의미한 영향을 미치지 않았다(p = 0.27). 상호작용 효과 분석 결과, 패널 두께와 타공률, 타공 직경 간의 상호작용이 유의미한 영향을 미쳤다(p < 0.05).

3.5.2 C50, 명료도

타공률과 타공 직경의 변화는 C50에 유의미한 영향을 미쳤다(각각 p < 0.001, p < 0.05). 패널 두께는 C50에 유의미한 영향을 미치지 않는 것으로 나타났으며(p = 0.66), 상호작용 효과 분석 결과, 타공률과 타공 직경의 조합이 C50에 유의미한 영향을 미쳤다(p < 0.05). 그러나 세 변수 간 상호작용에서는 유의미하지 않았다(p = 0.11).

3.5.3 D50, 요해도

타공률과 타공 직경은 D50에 유의미한 영향을 미쳤으며(각각 p < 0.001, p < 0.05), 상호작용 효과 분석 결과에서도 패널 두께와 타공 직경, 타공률과 타공 직경, 세 변수 간 상호작용이 유의미한 영향을 미쳤다(p < 0.05). 이는 설계 변수 조합이 요해도에 복합적으로 영향을 미칠 수 있음을 나타낸다.

3.5.4 r_D, 음성 집중 방해 거리

타공률, 타공 직경, 패널 두께는 r_D에 유의미한 영향을 미쳤으며(각각 p < 0.01, p < 0.05, p < 0.01), 상호작용 효과 분석 결과에서도 패널 두께와 타공률, 패널 두께와 타공 직경, 타공률과 타공 직경, 그리고 세 변수 간 상호작용이 유의미한 영향을 미쳤다(p < 0.05). 이는 설계 변수 간의 조합이 음성 집중 방해 거리에 복합적으로 영향을 미칠 수 있음을 나타낸다.

3.5.5 r_P, 음성 프라이버시 거리

타공률, 타공 직경, 패널 두께는 r_P에 유의미한 영향을 미쳤으며(각각 p < 0.001, p < 0.05, p < 0.001), 상호작용 효과 분석에서는 패널 두께와 타공률 간의 상호작용만 유의미한 영향을 미쳤다(p < 0.01). 반면, 타공률과 타공 직경, 패널 두께와 타공 직경, 그리고 세 변수 간 상호작용은 유의미하지 않았다(p > 0.05). 이는 음성 프라이버시 거리에 영향을 미치는 주요 변수는 개별 변수이며, 상호작용보다는 개별 변수의 설계가 중요함을 시사한다.

삼원 분산 분석 결과, 타공률과 타공 직경은 대부분의 실내 음향 성능 지표에 유의미한 영향을 미쳤으며, 특히 타공률 증가는 음향 성능 개선에 중요한 역할을 하는 것으로 나타났다. 패널 두께는 r_D와 r_P에서 유의미한 영향을 미쳤으나, T20, T30, C50. D50에서는 단독으로 유의미한 영향을 미치지 않았다. 상호작용 효과 분석 결과, 설계 변수 간의 조합이 일부 음향 성능 지표에 유의미한 영향을 미쳤으나, 모든 변수 간 상호작용이 항상 유의미하지는 않았다.

3.6. 타공률에 따른 열전달 성능과 음향 환경 성능 비교

Figure 11과 Figure 12는 타공률에 따른 열전달 성능과 실내 음향 성능(T30, C50)을 비교한 그래프이다. Figure 11에서는 타공률이 증가함에 따라 열전달 성능(Q)이 감소하는 반면, 잔향시간(T30)이 감소하는 경향을 확인할 수 있다. 이는 타공률이 높아질수록 복사열 손실이 발생하지만, 동시에 실내 음향 환경이 개선되어 잔향시간이 줄어드는 효과를 나타낸다. 복사열 손실은 Q=ϵσAs(T14-T24) 식에 따라 계산되며, 타공률이 5% 증가할 때 복사열 손실이 5% 발생하는 것으로 나타난다. 이로 인해 냉방 효율이 감소하지만, 음향 성능 측면에서는 잔향시간이 줄어드는 긍정적인 효과가 발생한다. 이러한 결과는 열전달 성능과 음향 성능 간의 균형을 고려한 설계가 필요함을 시사한다.

Figure 11.

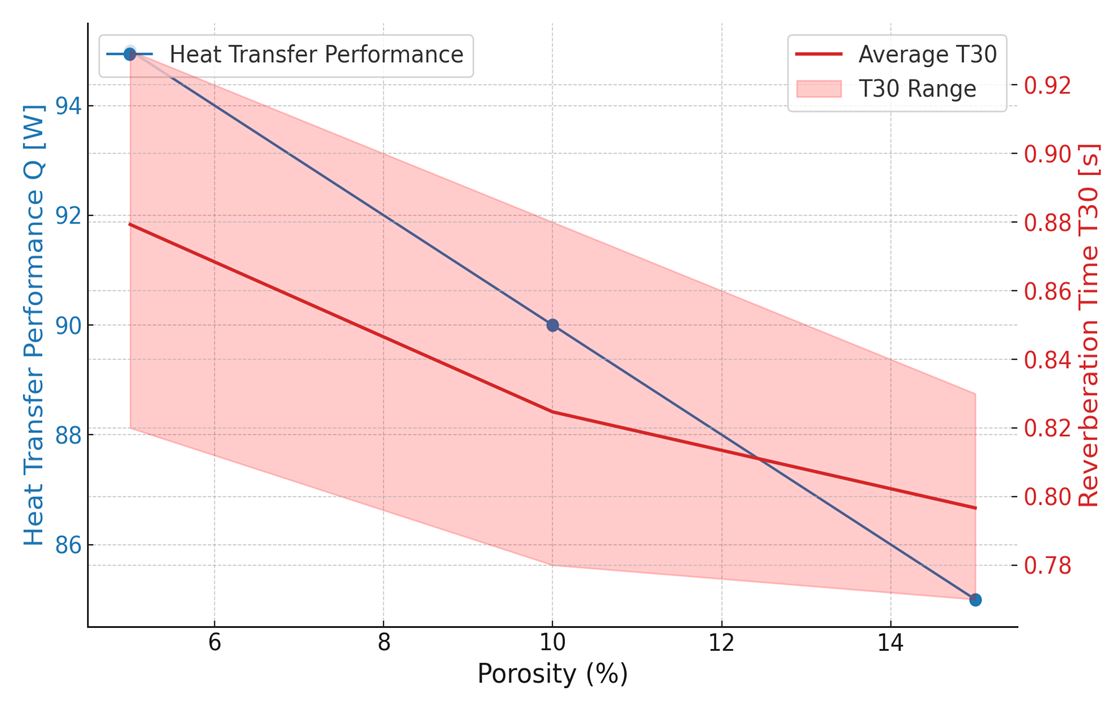

Comparison of heat transfer performance (Q) and Reverberation Time (T30) as a function of Porosity.

Figure 12는 타공률 증가에 따른 열전달 성능(Q)과 음성 명료도(C50)의 변화를 보여준다. 타공률이 5%일 때 열전달 성능은 95 W였으며, 타공률이 15%로 증가하면 85 W로 감소하였다. 반면, 음성 명료도는 타공률 증가에 따라 평균 0.5 dB 향상되는 경향을 보였다. 이는 타공률이 증가할수록 열전달 성능은 저하되지만 음성 명료도는 개선되는 상충 관계가 존재함을 의미하며, 따라서 설계 시 타공률을 신중히 결정할 필요가 있다

Figure 12.

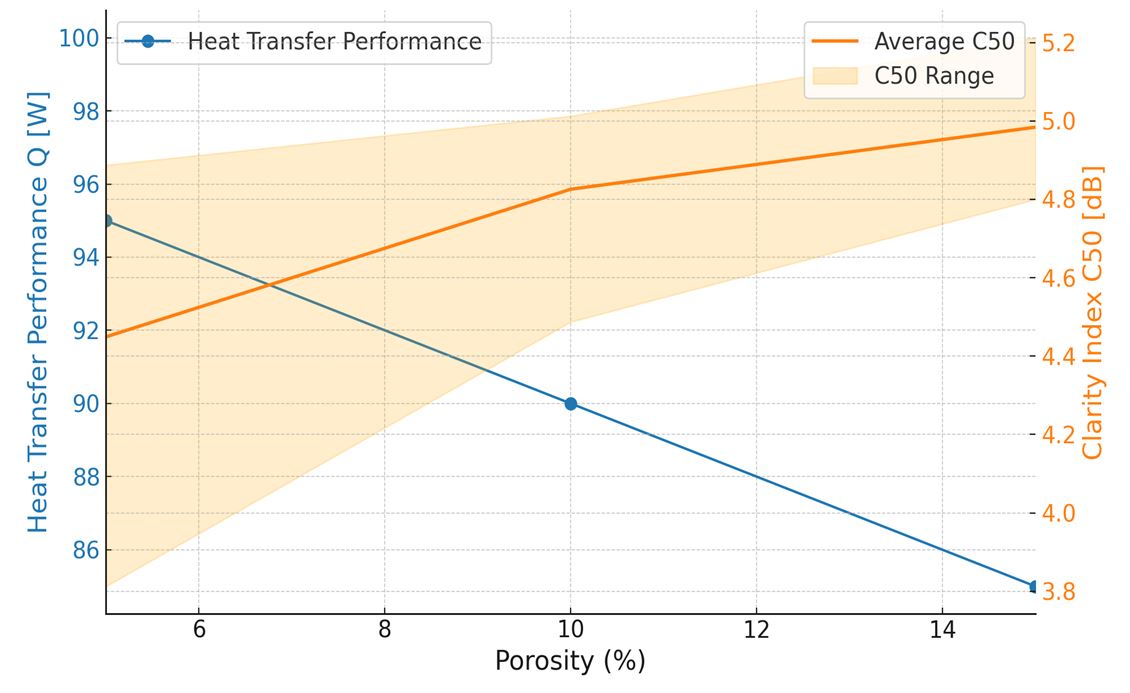

Comparison of heat transfer performance (Q) and Clarity (C50) as a function of Porosity.

추가적으로, 그래프에 나타난 변동성은 타공 직경과 패널 두께의 조합에 따른 결과를 반영한 것이다. Figure 11과 Figure 12은 타공률뿐만 아니라 설계 변수의 다양한 조합에 따른 평균값과 변동성을 시각화한 자료로, 이를 통해 설계 변수 간 상호작용의 영향을 파악할 수 있다.

예를 들어, Figure 11에서 열전달 성능은 타공률이 증가할수록 감소하나, 고주파 대역에서 흡음 계수의 증가로 인해 잔향시간은 감소하는 경향을 보인다. 이는 타공률 증가가 고주파 대역에서 흡음 성능을 크게 향상시켜 잔향시간을 줄이는 데 기여하기 때문이다. Figure 12에서는 타공 직경이 0.5 mm, 패널 두께가 15 mm일 때 음성 명료도(C50)가 가장 크게 개선되는 경향을 나타내며, 이는 JCA 모델에 기반한 공명 흡수 효과와 고주파 흡음 메커니즘에 의해 설명된다.

결론적으로, 타공률이 증가함에 따라 음향 성능 개선(C50 증가 및 T30 감소)과 열전달 성능 감소(Q 감소)사이에 명확한 상호 관계가 존재한다. 이러한 그래프는 설계자가 두 지표의 상호 영향을 균형 있게 고려하여 타협점을 도출할 수 있는 유용한 시각적 정보를 제공한다.

4. 토 의

본 연구에서는 음향 시뮬레이션을 활용하여 타공형 천장 복사 패널의 타공률, 타공 직경, 패널 두께 변화가 오피스 환경의 실내 음향 지표에 미치는 영향을 평가하였다. 분석 결과, 타공 직경이 0.5 mm이고, 타공률이 높으며, 패널 두께가 얇을수록 실내 음향 환경이 개선되는 경향을 보였다.

타공 직경이 0.5 mm일 때 최적의 흡음 성능을 보이는 이유는 JCA 모델에서 예측하는 공명 흡수 효과와 점성·열적 손실 최적화 때문이다. 저주파 영역에서는 0.5 mm 직경이 공명 흡수를 극대화하며, 고주파 영역에서는 적절한 기공 크기가 점성 및 열적 손실을 증가시켜 흡음 성능을 향상시킨다. 반면, 직경이 너무 작으면 점성 효과로 인해 저주파 흡음이 저하되고, 직경이 크면 산란 효과가 증가하여 고주파 흡음 성능이 감소하는 경향을 보인다. 따라서, 0.5 mm 직경이 공명 흡수와 고주파 흡음 성능을 최적화하는 이상적인 값으로 판단된다.

타공률이 증가하면 천장을 통한 흡음 효과가 증가하면서 잔향시간이 감소하는 경향을 보인다. 이는 타공판의 개구부를 통해 소리가 공기층 및 흡음재로 더 많이 투과되면서 음에너지가 흡수되기 때문이다. 특히, 타공 직경 및 패널의 두께에 따라 특정 주파수 대역에서 흡음 성능이 달라질 수 있다. Figure 3에 의하면 타공률이 증가하면 중·고주파수 대역(500 Hz 이상)에서 흡음 성능이 증가하는 경향이 나타난다. 반면, 저주파수(125–250 Hz) 대역에서는 타공 패널 자체의 공진 효과와 관련되어 흡음 성능이 다소 제한적으로 향상될 수 있다.

타공형 천장 복사 패널을 적용한 경우, 잔향시간(T30: 0.77 s)과 명료도(C50: 5.2 dB, D50: 0.72%)가 유의미하게 개선되었다. 특히, 높은 타공률과 얇은 패널의 조합이 잔향시간 감소와 명료도 증가에 효과적임을 확인하였다. 반면, 음성 집중 방해 거리(r_D)와 음성 프라이버시 거리(r_P)는 초기에는 타공형 패널 적용으로 인해 감소하는 경향을 보였으나, 타공률 15%, 패널 두께 15 mm, 타공 직경 0.5 mm의 조합을 통해 각각 6.04 m와 11.03 m까지 개선될 수 있었다. 한편, 잔향시간이 과도하게 짧아질 경우 오히려 소음에 대한 민감도가 증가할 수 있으며, 이는 천장 이외의 실내 마감면이 충분한 흡음력을 갖춘 경우 더욱 두드러질 수 있다.

일반적으로 잔향시간이 0.4–0.5 s 이상에서는 짧아질수록 명료도가 향상되지만, 0.4 s 이하로 감소할 경우 공간이 지나치게 건조한 음향 환경을 형성하여 소음 민감도가 증가할 수 있다(Bradley, 1986). 본 연구에서는 개선된 잔향시간(T30)이 0.7 s 이상으로 유지되어, 실내 음향 환경을 과도하게 건조하지 않으면서도 명료도를 향상시키는 적절한 수준임을 확인하였다. 이는 천장 외의 실내 마감면 흡음 요소가 충분히 고려된 상태에서 타공형 천장 복사 패널의 설계가 실내 음향 환경 개선에 효과적으로 기여할 수 있음을 시사한다.

5. 결 론

본 연구는 타공형 천장 복사 패널의 설계 변수들이 실내 음향 성능에 미치는 영향을 다각도로 분석하였으며, 타공률과 타공 직경이 주요 변수로 작용한다는 것을 확인하였다. 특히, 타공률 증가는 잔향시간(T30) 감소와 명료도(C50), 요해도(D50)개선에 큰 영향을 미쳤으며, 작은 직경과의 조합이 음향 성능 개선을 극대화할 수 있다고 나타났다. 패널 두께는 단독으로는 대부분의 지표에 영향을 미치지 않았으나, r_D와 r_P에는 큰 영향을 미쳤고, 다른 변수와의 상호작용을 통해 음향 성능에 간접적인 영향을 미쳤다.

추가적으로, 열전달 성능과 음향 성능 간의 상충 관계를 분석한 결과, 타공률이 증가함에 따라 열전달 성능(Q)은 감소하였으나, 실내 음향 성능은 개선되었다. 예를들어, 타공률 10%를 기준을 열전달 성능 손실을 최소화하면서도 음향 성능 개선 효과를 극대화할 수 있음을 확인하였다. 잔향시간(T30) 감소와 명료도(C50) 증가는 실내 음향 환경의 개선을 의미하며, 이는 열전달 성능 감소와의 균형점을 찾아 설계에 반영할 필요성을 시사한다.

본 연구는 다양한 설계 변수 조합에 따라 실내 음향 환경을 효과적으로 개선할 수 있는 지침을 제공하며, 특히 최적의 설계 조합(타공률 15%, 패널 두께 15 mm, 타공 직경 0.5 mm)을 제시함으로써 실용적 의의를 갖는다. 타공형 천장 복사 패널 설계 시, 타공률 증가와 작은 직경 조합을 우선적으로 고려하고, 변수 간 상호작용을 반영한 설계 접근이 필요하다는 점을 밝혀, 실내 음향 성능을 최적화하고 음향 환경 개선에 실질적인 기여를 할 수 있는 유용한 지침으로 활용될 수 있다.

다만, 본 연구는 시뮬레이션 기반으로 수행되었으며, 실제 환경에서의 검증이 필요하다. 향후 연구에서는 시뮬레이션 결과를 실제 측정값과 비교하고, 실제 오피스 환경에서의 주관적 평가를 통해 실내 음향 개선 효과를 보다 구체적으로 검증할 필요가 있다. 또한, 특정 주파수 대역에 초점을 맞춘 추가 연구를 통해 설계 지침을 보완하고, 타공형 천장 복사 패널의 적용 가능성을 다양한 환경에서 탐구하는 것이 중요하다.
